Если у Вас есть принципиальная или электрическая схема какого-либо интересного устройства, и Вы хотите поделиться этой схемой бесплатно с другими посетителями, то присылайте её к нам. Послать свою схему сейчас

Категория схемы: Бытовая электроника

Для менеджмента магнитным пускателем одной кнопкой предлагается устройство, приведенное на рисунке. При нажатии на кнопку SB1 через резистор R1 на управляющий электрод тиристора VS1 поступает положительный импульс.  1...

Подробнее и скачать схему

Категория схемы: Электропитание

Для менеджмента включением и выключением нагрузки с различных мест предлагается устройство, приведенное на рисунке. При нажатии на одну из кнопок SB1…SBn через резистор R1 на управляющий электрод тиристора VS1 поступает положительный импульс. Тиристор VS1 открывается и включается магнитный пускатель КМ1, который своими контактами КМ1.1...КМ1.3 включает нагрузку, а контакты КМ 1.4 подготавливают цепь включения тиристора VS1. При последующем нажатии на любую из кнопок SB1...SBn напряжение с заряженного конденсатора С2 подается на тиристор VS1 в обратной полярности, который закрывается и отключает магнитный пускатель. При последующем нажатии на одну из кнопок SB1...SBn пускатель снова включится и включит нагрузку. Это устройство можно использовать как для менеджмента электродвигателями, так и для менеджмента освещением. Резистор R2 типа ПЭВ-7,5 200 Ом,можно использовать два резистора МЛТ-2 430 Ом, включенных параллельно. Конденсатор С1 20 мкФ 450 В, С2 -0,1 мкФ 400В. В. Яковлев, UT5WK г. Шостка1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Бытовая электроникаФотореле с тиратроном на МТХ-90 Напряжение зажигания разряда между анодом и катодом в тиратроне типа МТХ-90, при свободной сетке, составляет 150- 320 в. Но если подать напряжение на сетку, чтобы запалить сеточный ток, то это напряжение зажигания разряда можно существенно понизить. Током сетки 60 мча, например, можно понизить напряжение зажигания по цепи анода на 50-80 В. Это и определяет довольно высокую чувствительность фотореле, схема которого показана на рисунке. С делителя R1R2 напряжение, выпрямленное диодом Д1, через резистор R3 и обмотку электромагнитного реле P1 подается на анод тиратрона. Это же напряжение подается я на цепочку питания сетки, состоящую из фоторезистора ФСК-1 и потенциометра R5. Конденсатор С1 сглаживает пульсации питающего напряжения. В исходном состоянии напряжение на аноде тиратрона ниже напряжения зажигания. Тока в цепи анода нет и реле не срабатывает. При освещении фоторезистора его сопротивление резко уменьшается, ток через потенциометр R5 увеличивается, что приводит к повышению напряжения на сетке до величины напряжения зажигания разряда между сеткой и катодом. Тиратрон зажигается и реле P1 срабатывает. Напряжение на аноде тиратрона уменьшается, но остается выше напряжения горения. Поэтому якорь реле уверенно удерживается в притянутом состоянии. Выключается фотореле кнопкой Кн1. (Радио 10-69)1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Бытовая электроникаУЗЕЛ УПРАВЛЕНИЯ НАСОСОМ Для периодического заполнения резервуара или, наоборот, удаления из него жидкости можно использовать устройство, принципиальная схема которого изображена на рис. 1, а конструкция - на рис.2. Применение в нем герконовых датчиков имеет некоторые преимущества - тут нет электрического контакта между жидкостью и электронным блоком, что позволяет использовать его для откачки конденсационной воды, смеси воды с маслами и др. Кроме того, использование этих датчиков повышает надежность узла и долговечность его работы. Puc.1 В автоматическом режиме устройство работает следующим образом. При повышении уровня жидкости в баке кольцевой постоянный магнит 8 (рис. 2), который закреплен на штоке 6, связанном с поплавком 9, приближается снизу к геркону 3 верхнего уровня (SF2 на схеме) и вызывает его замыкание. Тринистор VS1 открывается, реле К1 срабатывает, включая электродвигатель насоса контактами К1.1 и К1.2 и самоблокируясь контактами К1.3 (если реле нечетко самоблокируется, его обмотку надобно зашунтировать оксидным конденсатором емкостью 10... 50 мкФ). Puc2 Насос откачивает жидкость, ее уровень в резервуаре понижается, приближаясь к установленному нижнему. Магнит приближается к горкому 2 (SF3 по схеме) нижнего уровня и вызывает его замыкание. Тринистор VS2 открывается, срабатывает реле К2 и его контакты К2.1 разрывают цепь управляющего электрода тринистора. Тринистор закрывается, отключая электродвигатель насоса. Если же после замыкания контактов геркона 3 и включения насоса почему-либо уровень жидкости продолжает повышаться, замыкается геркон сигнализации 4 и звучит электрический звонок НА1. При изменении уровня жидкости шток сообща с поплавком 9 совершает возвратно-поступательные движения в направляющих кольцах7. Шпильки 5 служат для ограничения хода штока. Герконы укреплены на стойке1. Для работы в ручном режиме тумблер SA1 "Автомат" переводят в положение "Выкл." и управляют насосом посредством кнопок SB1 "Пуск", SB2 "Стоп". Для того, чтобы система работала на периодическое заполнение бака, надобно поменять местами герконы верхнего и ни1...

Подробнее и скачать схему

Категория схемы: Разные схемы

ВЧ усилители мощностиУЗЕЛ УПРАВЛЕНИЯ УСИЛИТЕЛЕМ МОЩНОСТИ На любительских KB радиостанциях широкое распространение получили усилители мощности CW и SSB сигнала, собранные по схеме с заземленной сеткой на триодах, а также тетродах или пентодах в триодном включении. Один из возможных вариантов узла менеджмента подобным усилителем показан на рисунке. Усилитель собран на лампе VLI (высокочастотные цепи для упрощения не показаны, L1 - анодный дроссель, L2 - катодный дроссель). При работе телеграфом триод работает в классе В (нулевое напряжение смещения на сетке и практически нулевой ток покоя), а при усилении SSB сигнала на катод лампы подается некоторое напряжение, приоткрывающее лампу. Ток покоя в этом случае устанавливают подстроечным резистором R2. Режим работы усилителя выбирают переключателем SA1. Резистор R5 защищает транзистор VT2 от выхода из строя из-за переходных процессов в узле менеджмента. Сеточный ток лампы VLI измеряют прибором РА1, анодный - прибором РА2. При подаче высокого напряжения на лампу VLI стрелка прибора РА1 немного отклоняется налево, что свидетельствует о нормальной работе узла менеджмента. С приема на передачу усилитель мощности переводят выключателем SA2 (это могут быть контакты реле VOX, педаль и т. п.). При замыкании контактов этого выключателя срабатывают реле К2 и КЗ, которые своими контактами (на рисунке не показаны) переключают высокочастотные цепи на входе и выходе усилителя мощности. Реле К1 срабатывает с некоторой задержкой, определяемой временем зарядки конденсатора С1 через развязывающий диод VD3 и резистор R6. Как только это реле сработает, через резистор R2 поступит напряжение смещения на базу транзистора VT1 (при усилении сигнала). При работе телеграфом базовая цепь этого транзистора оказывается соединенной с общим проводом через контакты переключателя SA1, и режим работы лампы VL1 в этом случае не изменяется. Одновременно через контакты К1.2 напряжение питания поступает на светодиод HL1. индицирующий работу усилителя мощности в режиме передачи. Задержка срабатывания реле К1 по отношению к реле К2 и КЗ исключает появление радиочастотного сигнала на выходе усилителя до того момента, как к нему будет подключена антенна. К регулирующему транзистору VT2 предъявляются довольно высо1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Бытовая электроникаРЕЛЕ "ПРИКОСНОВЕНИЯ"А. СИРОТЕНКО, г. Пермь Достаточно коснуться чувствительного элемента — и срабатывает электронное устройство, включающее сигнализацию или исполнительный механизм. Чувствительный компонент Ан1 — никелированная пластина, соединенная через резистор R2 с сеткой тиратрона МТХ-90 (рис. 1). Потенциал, появляющийся на сетке тиратрона при прикосновении к пластине, поджигает его. Возникающие при этом в цепи МТХ-90 импульсы через конденсатор С2 поступают на тринистор ДЗ и включают нагрузку (реле, лампу, сирену и т. д.). Схема питается непосредственно от сети переменного тока. Конденсатор CI выполняет роль гасящего резистора. Второе устройство (рис. 2) удобно использовать для включения квартирного звонка. Эта схема =Реле прикосновения питается постоянным током. Однополупериодный выпрямитель выполнен на диоде ДЗ, конденсатор С1 служит в качестве фильтра. Резистор R3 сдерживает ток в цепи Rн, Д1. Вместо тринистора КУ201А можно использовать любой прочий, подобрав его следующим образом. Последовательно с тринистором в сеть напряжением 220 В включают лампу накаливания мощностью 25 Вт. Если лампа не светится, такой тринистор подходит для схемы реле прикосновения. Стабилитроны КС 630А можно сменить на КС 620А. Резисторы—MЛT, ВС. Конденсаторы — МБМ ка 300 В.1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

В часто посещаемых помещениях для экономии электроэнергии удобно применить емкостное реле для менеджмента освещением. При входе в помещение, если надобно включить свет, проходят вблизи емкостного датчика, который подает сигнал в емкостное реле, и лампа включается. Выходя из помещения, если надобно отключить свет, проходят вблизи емкостного датчика на выключение, и реле выключает лампу. В ждущем режиме устройство потребляет ток приблизительно 2 мА. Принципиальная схема емкостного реле изображена на рисунке. Устройство по схеме подобно реле времени, у которого времязадающий узел заменен триггером на логических элементах DD1.1, DD1.2. При включении тумблера S1 через лампу HL1 будет протекать ток, если на базу транзистора VT1 с выхода элемента DD1.1 поступает напряжение высокого уровня. Транзистор VT1 при этом открыт, и тринистор VD6 открывается в начале каждого полупериода напряжения. Триггер переключается от емкостного тока утечки, при приближении человека на некоторое расстояние к одному из емкостных датчиков, если до этого он переключился от приближения к другому. При смене напряжения высокого уровня на базе транзистора VT1 на напряжение низкого уровня тринистор VD6 закроется, и лампа погаснет. Емкостные датчики Е1 и Е2 представляют собой отрезки коаксиального кабеля (например, РК-100. ИКМ-2), со свободного конца которых на длину приблизительно 0.5 м снят экран. Изоляцию с центрального провода снимать не надобно. Край экрана надобно изолировать. Датчики можно прикрепить к дверной раме. Длину неэкрани-рованной части датчиков и сопротивление резисторов R5. R6 подбирают при налаживании устройства так. чтобы триггер надежно переключался при прохождении человека на расстоянии 5...10см от датчика. При налаживании устройства надобно соблюдать меры предосторожности, так как элементы устройства находятся под напряжением сети. С. Лобкович, г. Минск1...

Подробнее и скачать схему

Категория схемы: Авто электроника

Времязадающие узлы различных устройств менеджмента стеклоочистителями, как правило, построены на однопереход-ных транзисторах или их аналогах, основной недостаток которых - ненадежное запирание при малом сопротивлении зарядного резистора. Применение во времязадающем узле интегрального таймера КР1006ВИ1 в сочетании с мощным выходным транзистором позволяет устранить тот самый недостаток. Устройство обеспечивает непрерывную работу стеклоочистителя в течение примерно 3 с (два цикла работы щеток). Паузу между циклами можно регулировать в пределах 0,5..20 с. Стеклоочистителем управляют с помощью переменного резистора, установленного на приборной панели автомобиля. Принципиальная схема таймера показана на рис.1  1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Бытовая электроникаКВАЗИСЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ И. БУШУЕВ Выключатель сетевого питания, схема которого приведена на рисунке, содержит небольшое число деталей и потребляет энергию только в моменты включения и выключения. Выполнен он на базе двух-позиционного поляризованного реле (дистанционного переключателя) и управляется нефиксируемой в нажатом положении кнопкой SB1. При нажатии на кнопку конденсатор С1 быстро заряжается через резистор R1 и диод VD2 положительным (по отношению к нижнему - по схеме - проводу сети) напряжением, а после отпускания ее - разряжается через соединенные последовательно обмотки реле К1. В результате оно срабатывает, и его контакты К.1.2 подключают нагрузку к сети. а К1.1 подготавливают устройство к выключению. Сопротивления резисторов делителя R1 R2 подобраны таким образом, чтобы амплитуда выпрямленного диодом VD2 напряжения на конденсаторе С1 не превышала 40 В. Для отключения нагрузки от сети нажимают на ту же кнопку SB1. В этом случае конденсатор С1 заряжается через резистор R1 и диод VD1 (теперь уже отрицательным напряжением), а при отпускании ее - разряжается через обмотки реле, переключая его в исходное состояние. В устройстве использовано поляризованное реле РПС-20 (паспорт РС4.521.757). Неполярный конденсатор С1 составлен из двух включенных последовательно неполярных конденсаторов К50-6 емкостью 10 мкФ (номинальное напряжение 25 В). При отсутствии таких конденсаторов можно использовать два встречно включенных полярных (10 МКФХ50 В). Налаживания выключатель не требует. Следует, однако, учесть, что при отключении коммутируемого устройства с помощью сетевого шнура реле К1 остается в том состоянии, в котором оно находилось до этого (автоматического возврата в исходное состояние не происходит). (Радио 8-86, с 19)1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Бытовая электроникаПРОГРАММИРУЕМЫЙ КОДОВЫЙ ЗАМОК В отличие от ранее опубликованных схем кодовых замков, в данной имеется вероятность менять код замка с помощью трех кнопок, т.е. обеспечивается режим довольно высокой секретности при минимальном количестве кнопок. Рассмотрим порядок набора (записи) желаемого кода в память замка. Предварительно производится обнуление счетчиков DD6, DD7 кнопкой сброса SB6, после чего в них записывается двухзначный код цифр (О...7) с помощью кнопок (SB4 и SB5). Индикация набранного кода читается по потухшим светодиодам (VD1...VD6) в двоичном исчислении. Для защиты от дребезга контактов кнопок применяются RS-триггеры на ИМС DD3. Рассмотрим порядок работы схемы при открывании замка двери. На пульте двери нажатием кнопки SB2 производится обнуление счетчика DD4. Кнопкой SB1 набирается первая цифра кода (соответствующим количеством нажатий). При правильно набранной цифре на выводе 6 DD10 появляется логический "О", который дает разрешение для набора следующей цифры. Кнопкой SB3 набирается вторая цифра. На выводе 5 DD11 в случае правильно набранной цифры появляется логическая "1". На входах 3, 4, 5 DD12 устанавливается логическая "1", и запускается ждущий мультивибратор, собранный на ИМС DD13. Он обеспечивает включение электромагнита исполнительного механизма на час 5...6 с. При открывании двери установленный на ней геркон КМ1 срабатывает, что приводит к разряду конденсатора С1 через открытый транзистор VT1, и электромагнит К1 обесточивается. Выбор времени работы электромагнита производится с помощью R20. В.ШУШКЕВИЧ, г.Новолукомль, Витебской обл. (РЛ 2-99)1...

Подробнее и скачать схему

Категория схемы: Электропитание

ЭлектропитаниеЭЛЕКТРОМЕХАНИЧЕСКАЯ ЗАЩИТА В ЗАРЯДНЫХ УСТРОЙСТВАХ Д. АТАЕВ, г. Стерлитамак Зарядные устройства (ЗУ), как правило, снабжены электронной системой защиты от короткого замыкания на выходе. Однако в радиолюбительской практике ещё встречаются простые ЗУ, состоящие из понижающего трансформатора и выпрямителя. Необходимые же компоненты для того, чтобы собрать электронную защиту, не постоянно доступны. В этом случае можно применить несложную электромеханическую защиту с использованием реле или автоматических выключателей многократного действия (например, автоматические предохранители или АВМ в квартирных электросчетчиках). Достоинства предлагаемой защиты: простота и отсутствие дорогих полупроводниковых приборов. Недостаток ее - высокая инерционность. Быстродействие релейной защиты составляет примерно 0,1 с, с использованием АВМ- 1...3с. Когда аккумулятор (или аккумуляторная батарея) соединен с выходом устройства, реле К1 срабатывает и своими контактами К1.1 подключает ЗУ (см. схему). При коротком замыкании выходное напряжение резко уменьшится, обмотка реле будет обесточена, что приведет к размыканию контактов и отключению аккумулятора от ЗУ. Повторное включение после устранения неисправности осуществляется кнопкой SB1. Конденсатор С1, заряженный до выходного напряжения выпрямителя, подключается к обмотке реле. Резистор R1 лимитирует импульс тока при ошибочном включении, когда короткое замыкание на выходе не устранено. Резистор R2 лимитирует ток короткого замыкания выпрямительных диодов. Его можно не включать в цепь, если диоды рассчитаны на импульсные токи такого значения. В противном случае - резистор R2 обязателен. Однако следует помнить, что выходное напряжение ЗУ должно быть в этом случае больше на роль падения напряжения на резисторе R2 при номинальном зарядном токе. АВМ защищает при перегрузках по току, что релейная броня реализовать не может. Автоматический предохранитель (или выключатель) подключают последовательно с контактами реле. Сопротивление АВМ - приблизительно 0,4 Ом. В этом случае резистор R2 можно не включать. Параметры элементов конструкции зависят от типа ЗУ. Например, для ЗУ автомобильных аккумуляторных батарей надоб1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Это устройство может пригодиться на даче или в фермерском хозяйстве, а также во многих других случаях, когда требуется контроль и поддержание определенного уровня воды в резервуаре. Так, при пользовании погружным насосом для откачки воды из колодца на полив, нужно следить, чтобы уровень воды не снизился ниже положения насоса. В противном случае, насос, работая на холостом ходу (без воды), будет перегреваться и выйдет из строя. Избавиться от всех этих проблем вам поможет схема универсального автоматического устройства (рис.1). Она отличается простотой и надежностью, а также предусматривает вероятность многофункционального использования (водоподъем или дренаж). Цепи схемы никак не связаны с корпусом резервуара, что исключает электрохимическую коррозию поверхности резервуара, в отличие от многих опубликованных ранее схем аналогичного назначения. Принцип работы схемы основан на использовании электропроводности воды, которая, попадая между пластинами датчиков, замыкает цепь базового тока транзистора VT1. При этом срабатывает реле К1 и своими контактами К1.1 включает или выключает (зависит от положения 82) насос.  1...

Подробнее и скачать схему

Категория схемы: Электропитание

Устройство предназначено для контроля проводника с протекающим по нему переменным током. Чувствительность прибора такова, что позволяет бесконтактным способом контролировать проводники с током 250 мА и более. На рис. 1 приведена принципиальная электрическая схема прибора. Датчиком переменного электрического тока с частотой бытовой сети (50 Гц) является катушка индуктивности L1. L1 выполнена в виде U-образного сердечника диаметром 2,5см, на который намотано 800 витков провода из магнитного материала диаметром 0.15...0,25 мм (рис. 2). Сердечник катушки может быть взят от центральной части межкаскадных или согласующих трансформаторов НЧ, или малогабаритных электромагнитных звонков. Главное требование к сердечнику - при намотанной обмотке L1 через центр катушки должен свободно продеваться контролируемый проводник (ее диаметр может составлять несколько единиц, а то и десятков миллиметров). Следует отметить, что через датчик должен быть пропущен только один из исследуемых проводов (фазный или нулевой), так как в случае наличия двух проводников внутри датчика может предстать компенсация магнитного поля и прибор не отреагирует должным образом на протекающий в проводнике ток. При экспериментировании с прибором брался сдвоенный сетевой кабель, в котором делался продольный разрез изоляции, образуя при этом два раздельных проводника, один из которых и помещался в U-образный захват. В обмотке магнитного захвата (U-образный датчик) наводится, приблизительно, напряжение приблизительно 4 мВ при исследовании сетевого провода с током 250 мА (соответствует мощности, потребляемой нагрузкой 55 Вт при напряжении сети 220 В). Сигнал с магнитного датчика усиливается в 200 раз операционным усилителем DA1.1, далее детектируется пиковым детектором VD1, С2 и поступает на неинвертирующий вход второго операционного усилителя DA1.2, включенного по схеме компаратора. Напряжение на входе DA1.2, при котором компаратор переключается в состояние высокого уровня на его выходе, составляет 800 мВ, что соответствует указанной выше чувствительности прибора. Элементы R6, R7, VD2 необходимы для предотвращения ложного срабатывания детектора из-за наличия небольшого положительного напряжения на выходе компаратора в состоянии ни1...

Подробнее и скачать схему

Категория схемы: Электропитание

Схема предложенная Р.Грэйамом, позволяет обеспечить переключение 12-вольтовых электромагнитных реле от источника напряжением вдвое меньше. В исходном состоянии Т1 и Т2 закрыты, а С1 заряжен до напряжения 6 В по цепи R3-C1-D2. С приходом управляющего потенциала Т1 открывается, соединяя положительную пластину С1 с общим проводом и одновременно открывая транзистор Т2, который соединяет верхний по схеме вывод реле с шиной +6 В. Таким образом реле оказывается до разряда С1 под напряжением 12 В и срабатывает, а после разряда С1 под напряжением 6 В, которого, однако; довольно для поддержания его в этом состоянии.1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Защита электродвигателей от перегрузок по току осуществляется тепловыми реле, встроенными в магнитные пускатели. На практике имеют случаи выхода из строя электродвигателя из-за перегрева при номинальном значении тока, при повышенной температуре окружающей среды или затрудненных условиях теплообмена, при этом тепловые реле не срабатывают.  1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Бытовая электроникаКОДОВЫЙ ЗАМОКМ.ЧУРУКСАЕВ, г.Качканар, Свердловск обл. Предлагаемый вариант электронного кодового замка отличается от похожих трехкнопочных замков простотой и повышенной секретностью. Запись кода после его набора осуществляется не однократным, а многократным нажатием соответствующей кнопки, причем различным для разных кодов. Схема кодового замка представлена на рис.1. В нее входят кнопки: SB1 - записи кода, SB2 - занесения кода, SB3 - сброса, а на элементах R1, R2, С1, DD1.1, DD1.2 и R3. R4, С2. DD1.3. DD1.4 собраны схемы для подавления дребезга контактов [1]. На счетчике DD3 реализовано кодирующее устройство - код устанавливается соответствующей коммутацией выходов счетчика DD3; не задействованные в коде выходы через диоды VD2...VD5 с помощью элементов DD2.3, DD2.4, VD6 формируют сигнал "сброс", поступающий на входы R счетчиков DD4, DD5 в случае неправильного набора кода. Элементы DD2.1, DD2.2 предназначены для записи кода в счетчики OD4, DD5. Диоды VD7, VD8 формируют сигнал "Сброс" на входах R счетчиков DD4, DD5 в случае неправильной записи кода. Элементы DD6.1. R8, R9, С4, DD6.2, VD9 формируют задержанный на 4 с сигнал "сброс". Задержка необходима для срабатывания исполнительного устройства. Элементы DD6.3, DD6.4 открывают транзистор VT1 при правильно набранном и занесенном коде. Контакты реле К1 коммутируют исполнительное устройство. Источник питания, состоящий из VD12, R11, VD11, С5 (без сетевого трансформатора с гасящим резистором), построен по традиционной схеме. Puc.1 Работает кодовый замок следующим образом. Сначала надобно кратковременно нажать кнопку SB3, при этом на входах R счетчиков DD3, DD4, DD5 появляется большой уровень - и счетчики обнуляются. Затем нажатием кнопки SB2 заносят код согласно коммутации выходов счетчика DD3. В данном случае кнопку SB2 надобно нажать два раза, чтобы на выводе 4 счетчика DD3 появился большой уровень, на остальных выходах должны быть невысокие уровни. Теперь кнопкой SB1 надобно сделать запись в счетчик DD4 сигнал с вывода 4 DD3. Для этого кнопку SB1 надобно нажать два раза, и на выводе 4 счетчика D04 появится большой уровень. Далее снова кнопкой SB2 заносят код в DD3, нажав ее шесть раз, при этом на выводе 10 счетчика DD3 появится большой уровень. Затем кнопкой SB1 надобно внести сигнал в DD5, для этого ее н1...

Подробнее и скачать схему

Категория схемы: Авто электроника

Автомобильная электроникаТиристорное реле указателя поворотовг. Казань А. СТАХОВ Бесконтактное реле сигнализации поворотов автомобиля может быть сконструировано с использованием кремниевых управляемых диодов - тиристоров. Схема такого реле показана на рисунке. Реле представляет собой обычный мультивибратор на транзисторахТ1 и Т2;, частота переключения которого определяет частоту мигания ламп, так как тот самый мультивибратор управляет выключателем постоянного тока на тиристорах Д1 и Д4. В мультивибраторе могут работать любые маломощные низкочастотные транзисторы. При подключении переключателем П1 сигнальных ламп переднего и заднего подфарников сигнал мультивибратора открывает тиристор Д1 и напряжение аккумуляторной батареи прикладывается к сигнальным лампам. При этом правая обкладка конденсатора С1 заряжается положительно (относительно левой обкладки) через резистор R5. Когда запускающий импульс мультивибратора подается на тиристор Д4, то тот самый тиристор открывается и заряженный конденсатор C1 оказывается подсоединенным к тиристору Д1 так, что он мгновенно получает обратное напряжение между анодом и катодом. Это обратное напряжение закрывает тиристор Д1, что прерывает ток в нагрузке. Следующий запускающий импульс мультивибратора снова открывает тиристор Д1 и весь процесс повторяется. Диоды Д223 применены для ограничения отрицательных выбросов тока и улучшения запуска тиристоров. В выключателе постоянного тока могут быть применены любые маломощные тиристоры с любыми буквенными индексами. При использовании тиристоров КУ201А ток, потребляемый сигнальными лампами, не должен превышать 2 а; для тиристоров КУ202А он может доходить до 10 a. Реле может работать и от бортовой сети напряжением 6 в. РАДИО N10 1969 г. 341...

Подробнее и скачать схему

Категория схемы: Авто электроника

Автомобильная электроникаЭлектронное реле включения вентилятора охлаждения 1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Если в квартире, в сельском доме, на даче есть длительный коридор, подсобные помещения с двумя выходами и т.п., то с поставленной задачей экономии электроэнергии и удобства пользования целесообразно иметь вероятность включать и выключать освещение в них из разных мест. Схема устройства, реализующего такую функцию, приведена на рис.1. В устройстве используется поляризованное двухпозиционное реле типа РП4 (паспорт РС4.520.009, РС4.520.012), однако подойдут реле и с другими паспортами, у которых есть обмотки с сопротивлением от 300 до 2000 Ом. Для включения освещения кратковременно нажимается кнопка SB1 (параллельно ей можно включить группу кнопок). При этом выделившееся на резисторе R3 переменное напряжение (10 В) выпрямляется диодом VD2 и "перебрасывает" якорь реле К1 к правому контакту, замыкая цепь менеджмента симистором VS1. Симистор открывается и подает напряжение на нагрузку — лампу освещения. При нажатии кнопки SB2 на обмотку реле К1 подается напряжение прочий полярности, выпрямленное диодом VD3, и якорь реле переключается к левому контакту. Цепь менеджмента симистором разрывается, он закрывается, и свет гаснет. Для отыскания кнопок в темноте в схему введены светодиоды HL1...HLM (со своими гасящими резисторами, аналогичными R2), установленные около кнопок и работающие в облегченном режиме при токе 1 мА. Фазный и нулевой провода сети желательно подсоединить к устройству так, как указано на схеме. Тогда на кнопках будет безопасное напряжение (относительно заземленной нейтрали). При исчезновении напряжения в сети и появлении его снова устройство остается в том же состоянии, в котором находилось до выключения. Симистор VS1 снабжен теплоотводом площадью приблизительно 10 см2, что позволяет коммутировать нагрузку мощностью до 400 Вт. Потребляемая мощность самого устройства — 0.5 Вт. Для включения и выключения устройства можно обойтись и одной кнопкой менеджмента (параллельно включенной группой), но, конечно, схема становится сложнее (рис.2). Если нужно включить освещение, кратковременно нажимаем кнопку SB1 (длительность нажатия — не более 1 с), а если отключить — нажимаем кнопку на 2...3С. При нажатии кнопки на 1 с срабатывает только реле К1, а при нажатии ее на 2...3 с — реле К1 (включающее) и КЗ (выключающее). При1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Бытовая электроника Защита электроосветительных приборов В.БАННИКОВ г.Москва В статье Мягкая нагрузка в электросети (Радио, 1988, № 10, с. 61) описано устройство для плавного подключения нагрузки к электросети переменного тока. Подобные устройства с успехом могут быть применены для коммутации электроосветительных приборов. Как понятно, сопротив ление нити лампы накаливания в холодном состоянии немаловажно меньше, чем в нагретом. Именно поэтому лампы накаливания чаще всего выходят из строя в момент включения. При мягком подключении лампы ток через нить увеличивается плавно, не достигая экстремального значения, поэтому продолжительно вечность лампы неизмеримо возрастает. Однако реализация упомянутых устройств сопряжена с рядом затруднений. Во-первых, требуется применение оксидных конденсаторов большой емкости, которые в целях безопас ности должны быть рассчитаны на напряжение не менее 400 В. Это приводит к существенному подъему габаритов устройства. Во-вторых, тот факт, что выключатель встроен в само устройство, заставляет прокладывать дополнительные подводящие провода. Во многих случаях это усложняет конструкцию, так как пользоваться имеющимся выключателем готового осветительного прибора. (например, торшера или люстры с кнопкой, смонтированной на шнуре питания) оказывается, как правило, невозможно. Обойти перечисленные трудности позволяет устройство, описанное ниже. Оно (см. схему) выполнено в виде дву-полюсника. Это позволяет разместить плату с его деталями в любом удобном месте, включив в разрыв провода, соединяющего выключатель SA1 (пригоден имеющийся в осветительном приборе) с лампой HL1 (или группой параллельно включенных ламп). Устройство допускает совмещение с настенным выключателем — может быть спрятано внутри люстры, при этом не нужны никакие Применение транзистора КТ848А, обладающего большим статическим коэффициентом передачи тока и значительной мощностью, дало вероятность обойтись конденсатором С 1 сравнительно небольшой емкости. К тому же тот самый транзистор (он применяется в электронном коммутаторе 36.37.34 бесконтактной системы зажигания автомобилей Самара и Таврия) нетрудно приобрести в магазинах автомобильных запа1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Предлагаемое, вдали не новое и весьма несложное устройство, поможет сохранить от морозов ваши припасы. Это не холодильник, а скорее "теплильник", обеспечивающий необходимую температуру хранения овощей и солений во пора зимних холодов. Установить его можно на балконе, лоджии или за окном. Электрическая схема содержит электронагреватель, конвекционный вентилятор, электронный блок менеджмента и блок питания. В качестве нагревателя в данном конкретном случае использованы проволочные керамические резисторы R4, R5, обеспечивающие необходимую температуру хранения в интервале +2...+5°С в термоящике объемом 0,8 м3. Мощность нагревателя зависит от объема термоящика, материала, из которого он произведен, и ряда других факторов. Приблизительно можно сообщить, что нагреватель в виде 60-ваттной электролампочки обеспечивал необходимую температуру хранения картофеля в термоящике объемом 1,5 м3. Следует учесть, что нельзя рассчитывать на естественную циркуляцию воздуха — могут образовываться зоны застоя холодного воздуха, поэтому применение вентилятора, включаемого сообща с нагревателем, весьма надобно. Для вентилятора можно использовать маломощные электродвигатели как постоянного, так и переменного тока мощностью от 5 до 15 Вт, конструктивно рассчитанные на долговременную работу. Неплохо для этой цели подходят вентиляторы, применяемые в компьютерной технике. В данном случае применен электродвигатель ДСД60 (220 В, 15 Вт) без редуктора. Электронный блок менеджмента выполнен на одной микросхеме КМОП-структуры. На двух элементах DD1.1, DD1.2 собрана схема контроля температуры в заданном диапазоне. При температуре +2°С происходит включение нагревателя, при +5°С и выше — выключение. Датчиком температуры служит термосопротивление R2 с диапазоном изменения от 100 кОм при +22°С до 285 кОм при 0°С. Поскольку вход микросхемы DD1 весьма чувствителен к наводкам от посторонних электромагнитных полей, он защищен блокировочным конденсатором С1. При данной схеме питания применение экранированного провода для датчика, не рекомендуется. На двух других элементах (DD1.3, DD1.4) собрано реле задержки отключения вентилятора. В данном случае она равна примерно одной минуте. Задержка отключения позволяет полнее использовать и распределить накопленное тепло нагревателя. В зависимости от конструкции нагревателя, пора задержки можно менять в ши1...

Подробнее и скачать схему

Категория схемы: Авто электроника

Автомобильная электроникаРЕЛЕ СИСТЕМЫ ОХЛАЖДЕНИЯ ВАЗ-2103...2108 Термобиметаллический датчик ТМ108, применяемый в качестве реле включения электровентилятора в системе охлаждения двигателя, очень часто выходит из строя. В жаркую погоду, в условиях интенсивного городского движения электровентилятор работает почти беспрерывно. В результате подгорают контакты датчика включения вентилятора, а возродить их невозможно. После неоднократных замен этого датчика я изготовил электронное реле, где в качестве датчика используется "штатный" терморезистивныи датчик температуры ТМ106, с помощью которого контролируется температура двигателя. Схема этого реле температуры работает безотказно в течение многих лет. Основным узлом в ней является триггер Шмитта, собранный на транзисторах VT1, VT2. Вход триггера подключается к терморезистивно-му датчику R1 ТМ106. Резистором R2 устанавливается порог срабатывания реле при температуре жидкости 92...94°С. С коллектора транзистора VT2 сигнал менеджмента подается на электронный ключ на транзисторе VT3, который в свою очередь включает исполнительное реле К1 электровентилятора M1 охлаждения двигателя. Стабилитрон VD1 предотвращает ложные срабатывания реле при колебаниях бортового напряжения питания 12 В. Монтажная плата устанавливается в корпусе любого старого реле типа PC-527, а транзистор VT3 устанавливают под винт на тот самый корпус для лучшего охлаждения. П.БЕЛЯЦКИЙ, 633190, Новосибирская обл., г.Бердск-9, а/я 833. (РЛ-8/96)1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

Предлагаемая схема кодового замка отличается простотой и надежностью в работе. Устройство состоит из трех последовательно включенных реле времени, собранных на транзисторах VT1, VT2 и VT3, блокировочного реле времени на VT4 и усилительного транзистора VT5, который усиливает ослабленный сигнал с VT3. Принцип работы устройства состоит в следующем. В исходном состоянии потребляемый ток составляет единицы микроампер. При последовательном нажатии клавиш SB1, SB2 и SB3 заряжаются конденсаторы С1, С2, СЗ, которые удерживают транзисторы в открытом состоянии, а транзисторы, в свою очередь, включают реле. При указанных на схеме параметрах конденсаторов и резисторов пора удержания реле составляет несколько секунд (в зависимости от питающего напряжения). Если будет нажата хотя бы одна клавиша, не относящаяся к набору кода, сработает блокировочное реле времени на VT4, которое надежно закроет транзистор VT3 и, следовательно, обесточит реле. Конденсатор С4 специально выбран с большей емкостью по сравнению с конденсаторами С1, С2, СЗ с поставленной задачей большего времени удержания VT3 в закрытом состоянии. При желании можно увеличить количество цифр кода до четырех, добавив ещё одно транзисторное звено. Для усложнения набора кода можно ввести два дополнительных диода VD1 и VD2, как показано на рис.2. В этом случае для открытия замка надобно нажать клавиши в следующей последовательности: SB1, SB2, SB1 Необходимо отметить, что при включении по этой схеме количество проводов, подводимых к клавиатуре, уменьшается на один. Если планируется питать устройство от батареек или аккумулятора, то для ограничения протекающего тока через катушку реле последовательно с ней можно поставить RC-цепь, выполняющую функцию экономичного реле. Подбором резисторов добиваются минимального тока срабатывания реле. При небольшом токе транзистор VT5 можно сменить на КТ361. В противном случае - на более мощный. Диоды подойдут любые. А. Хамратов, г. Могилев1...

Подробнее и скачать схему

Категория схемы: Электропитание

ЭлектропитаниеЗАЩИТА РЭА ОТ БРОСКОВ НАПРЯЖЕНИЯ Предлагаю устройство защиты аппаратуры от бросков напряжения питающей сети. В отличие от описанных ранее, предлагаемое устройство, не включается повторно при восстановлении нормального напряжения сети. Включение происходит только после нажатия кнопки "ВКЛ". Это надобно, когда аппаратура пребывает во включенном состоянии без присмотра, а питающая сеть в это час начинает многократно "скакать" или отключаться. Работу устройства рассмотрим по принципиальной схеме. Цепочка C1-R1 создает при замкнутой кнопке SB1 пусковой ток реле К1. Ток через цепочку C2-R3 удерживает реле во включенном состоянии. Емкость С2 подбирают так, чтобы при уменьшении напряжения сети до 160 В происходило отключение реле. Аварийное отключение при повышении напряжения до 250 В происходит благодаря шунтированию обмотки реле тиристором VS1. VS1 открывается под менеджментом оптопа-ры VU1. Стабилитроны VD10, VD11 и резистор R4 подобраны так, что VS1 открывается при напряжении сети выше 250 В. Оптопара VU1 должна быть с током менеджмента приблизительно 20 мА. Возможна замена ее небольшим разделительным трансформатором. Он включается вторичной обмоткой вместо R2. Реле К1 может быть любого типа с контактами, выдерживающими максимальный ток нагрузки (РЭС9, РЭС22, РЭНЗЗ). Для каждого типа реле надобно подобрать емкости: С1 —для надежного включения устройства и С2 — для отключения при снижении напряжения до 160...170 В. Суммарное напряжение стабилизации VD10, VD11 должно быть приблизительно 330...340 В. Можно применить стабилитроны других типов, например Д817. Вместо моста VD6...VD9 можно использовать один диод (КД209), включенный последовательно с VD 10, VD11. При этом контролироваться будет только одна полярность переменного напряжения, чего в большинстве случаев довольно. Диод VD5, включенный последовательно с обмоткой реле К1, уменьшает час его выключения при откры-вании тиристора VS1. Быстродействие устройства не измерялось, но ориентировочно оно составляет несколько десятков миллисекунд (зависит в основном от типа реле К1) и надежно защищает нагрузку от перегорания. С4 устраняет ложные срабатывания устройства от ВЧ-помех. Шесть собранных м1...

Подробнее и скачать схему

Категория схемы: Бытовая электроника

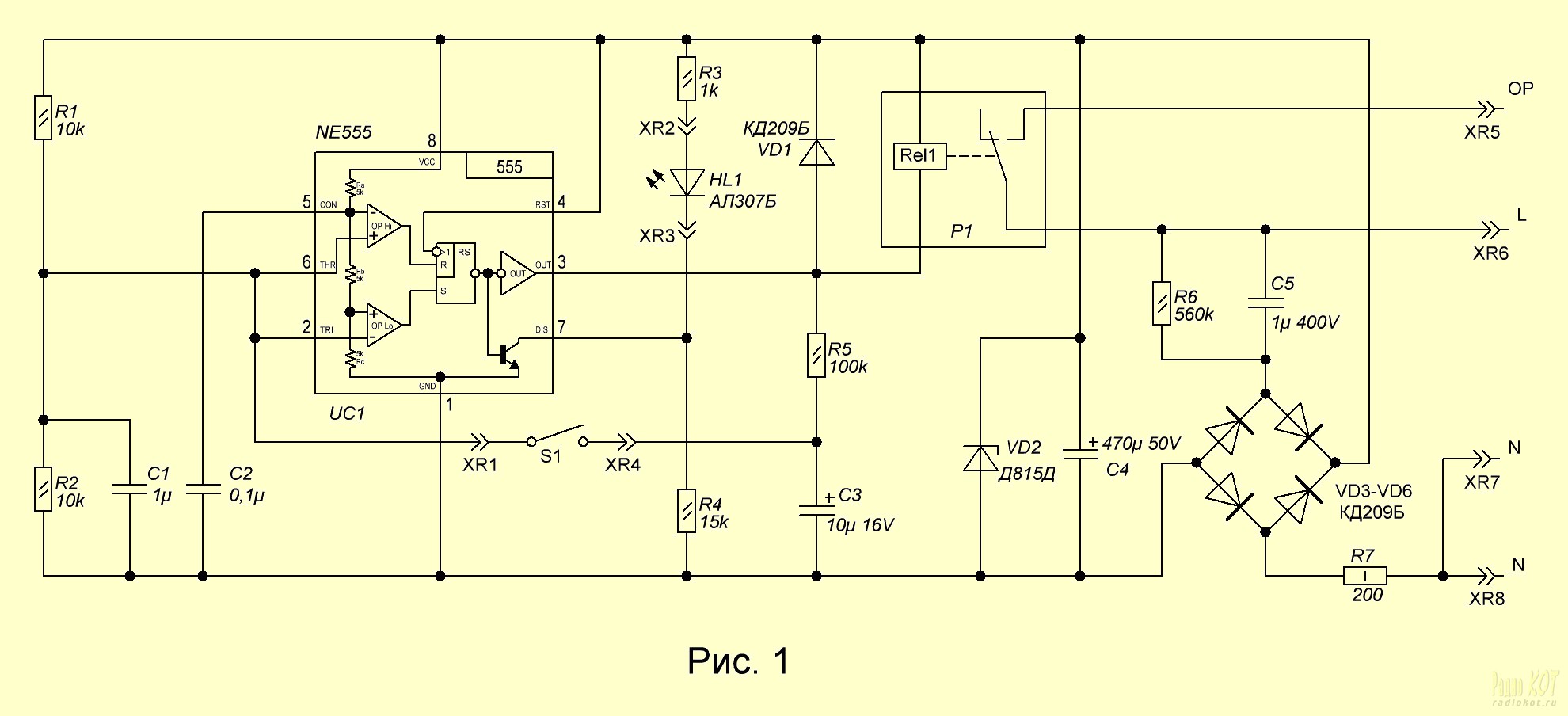

Дверные звонки, как понятно, включаются кнопкой у двери. Они работают, пока нажата кнопка. Если кнопка случайно закоротится, что бывает при ее изготовлении из недоброкачественной пластмассы, или ее специально замкнут, например, с помощью спички, то звонок будет работать непрерывно. Звонок не рассчитан на такой режим работы. В лучшем случае он сгорит, а в худшем возможен пожар. Но и когда звонящий длительно держит кнопку нажатой, то продолжительный трезвон действует на нервы, поэтому желательно сделать ограничитель времени звучания звонка до 5-7 с. Описанная ниже схема (см.рисунок) позволяет это сделать.  1...

Подробнее и скачать схему




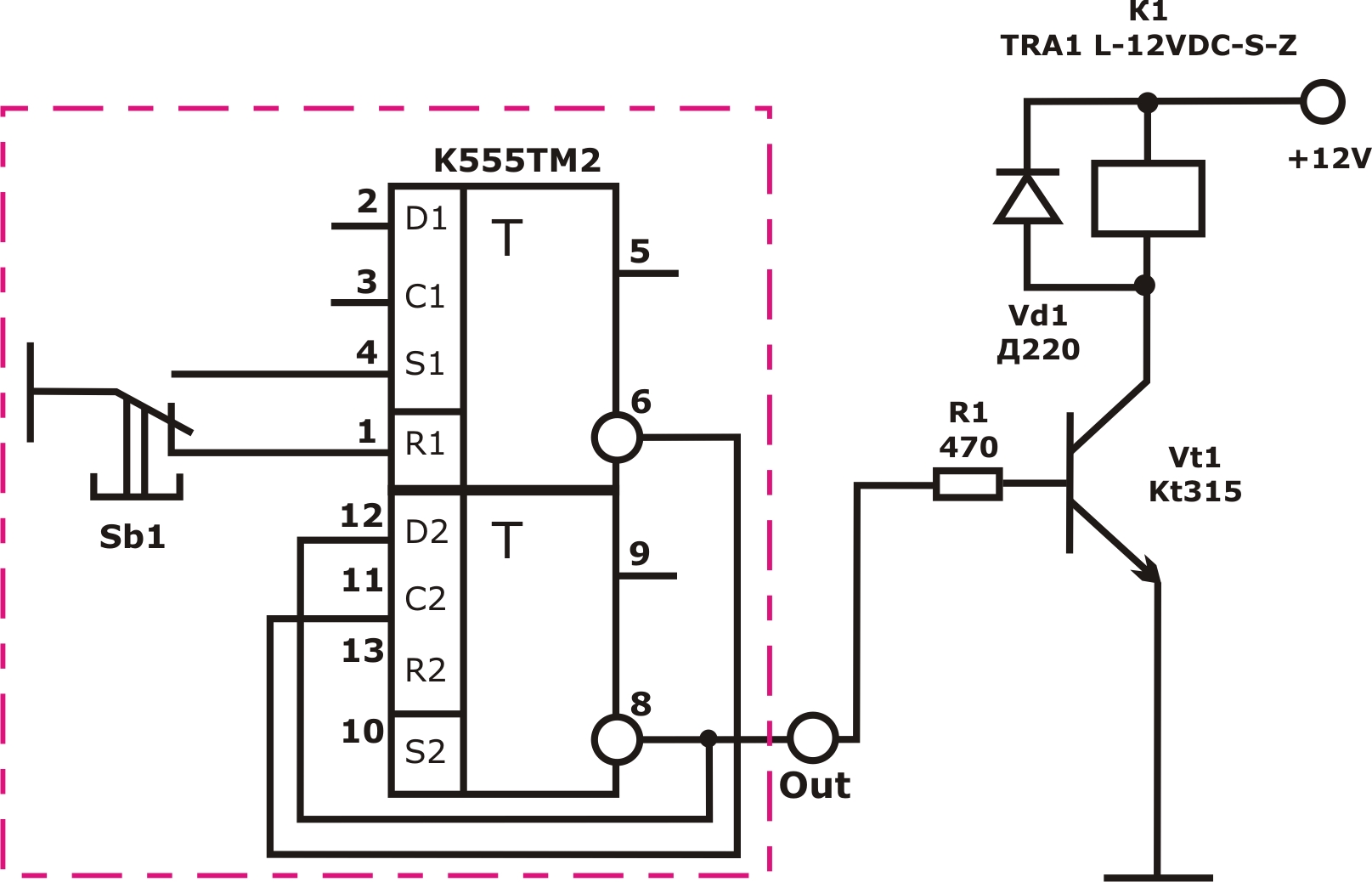

Схема управления одной кнопкой

Схема управления одной кнопкой

Схема управления одной кнопкой

Схема управления одной кнопкой
